Описание
Технические характеристики

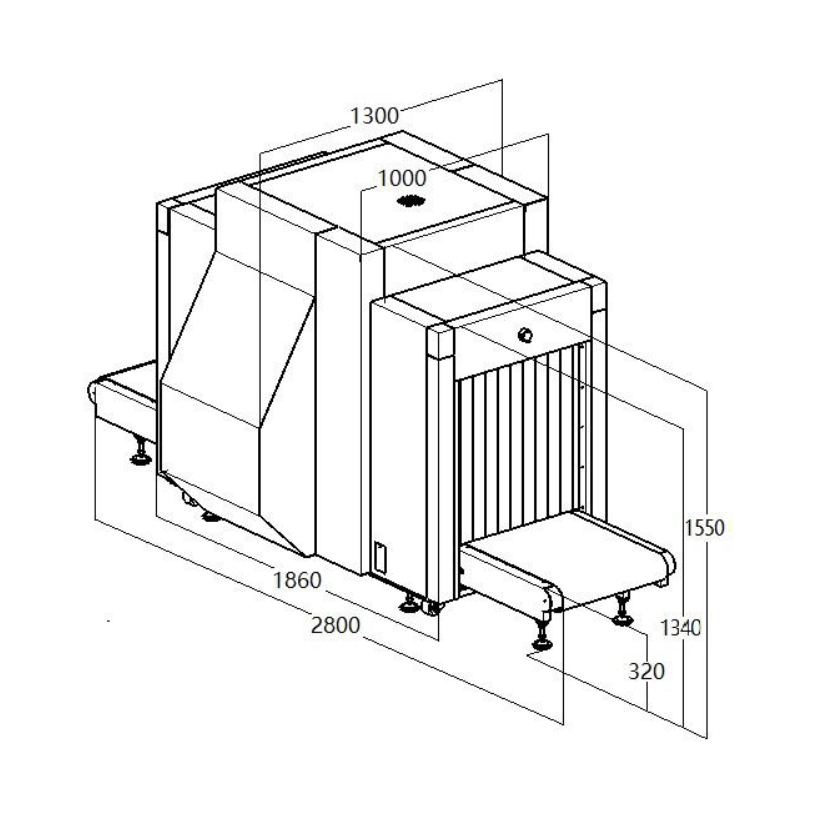

Габаритные размеры
Размеры тоннеля: 658 мм (Ш) × 758 мм (В)
Высота конвейера: 320 мм
Размеры / вес: 2800 мм (Д) × 1300 мм (Ш)× 1550 мм (В) / 850 кг
Технические возможности
Общие спецификации
Скорость конвейера: 0,2 м/с
Максимальная грузоподъемность: 200 кг при равномерном распределении
Анодное напряжение: 160 кВ
Эксплуатационные характеристики
Монитор: Два монитора, ЖК, 21,5 дюйма, высокое разрешение 1920×1080
Рентгеновская доза при досмотре: Менее 3,5 мкЗв
Проникающая способность по стали: 34 мм
Разрешающая способность по проволоке: 40 AWG / 0,08 мм
Система обработки изображения
Функции обработки изображения: Цветное / ЧБ изображение, удаление органики / неорганики, изменение уровня поглощения, суперулучшение, негативное изображение, высокое / низкое проникновение, псевдоцвет и т.д.
Классификация материалов (по цвету): Органика: оранжевый; неорганика: голубой; смеси и легкие металлы: зеленый
Масштабирование: Выбираемые области масштабирования изображения, увеличение в 1 ~ 64 раза
Возврат изображения: Просмотр предшествующих изображений
Объем памяти: до 100 000 изображений
Дополнительные функции: Отображение даты / времени, счетчик багажа, журнал операций, управление пользователями, счетчики наработки РТИ / генератора рентгеновского излучения, самодиагностика при включении, встроенные средства диагностики, сканирование в двух направлениях, обучение распознаванию изображений
Здоровье и безопасность
Мощность дозы рентгеновского излучения: Меньше 1 мкЗв/ч (5 см от корпуса)
Безопасность для фотопленок: Гарантированная для высокочувствительной пленки до ASA/ISO 1600 (33 DIN)
Установочные данные
Температура хранения: -40 °C~+60 °C
Диапазон рабочих температур: 0 °C~+40 °C
Влажность: 5%~95% без образования конденсата
Электропитание: Переменный ток 220В (-15%~+10%), 50 Гц / 60 Гц ± 3 Гц
Потребляемая мощность: 0,9 кВА
Описание оборудования
- Высокое качество изображения с разрешающей способностью по проволоке 40 AWG и проникающей способностью по стали 36 мм;
- Мощность дозы рентгеновского излучения вокруг оборудования близка к естественному фоновому уровню, что соответствует всем действующим международным стандартам охраны здоровья и безопасности труда;
- TIP (проекция изображения опасных предметов) является очень эффективным способом обучения операторов и контроля их работы;
- Функционал ступенчатого, непрерывного и локального масштабирования обеспечивает удобное и быстрое увеличение полученного изображения;
- Полученные изображения можно сохранить в распространенных форматах (BMP, JPG, PNG) и перенести на внешний USB-накопитель;
- Эргономичный дизайн клавиатуры и интерфейса пользователя обеспечивает эффективную и профессиональную работу рентгенотелевизионной установки;
- Модульная конструкция в сочетании со встроенными средствами диагностики гарантирует эффективность технического обслуживания оборудования;
- Передача данных по локальной сети с использованием протоколов семейства TCP/IP;
- Обмен информацией с системой сбора результатов технического мониторинга и контроля с использованием унифицированного протокола передачи данных и формата метаданных, разработанных на основе XML.
